メカニカルシールの故障の主な原因は何ですか?

これを想像してください。重要なポンプシステムが突然漏れ始め、生産が停止し、ダウンタイムで数千ドルの費用がかかります。この悪夢のようなシナリオは世界中の無数の産業施設に影響を及ぼしており、ほとんどのポンプ故障の原因はメカニカルシールの故障にあります。メカニカルシールの故障の最も一般的な理由は次のとおりです。不適切な取り付け: 不適切な取り付けは、シールの故障の主な原因の 1 つです。不適切な取り付け方法により位置ずれが発生すると、早期の摩耗や漏れが発生する可能性があります。汚染: 研磨粒子や異物の存在は、汚染に大きく影響します。ポンプメカニカルシール劣化。これらの故障メカニズムを理解することは、石油精製、水処理、化学処理業界全体で信頼性の高い操業を維持するために重要です。

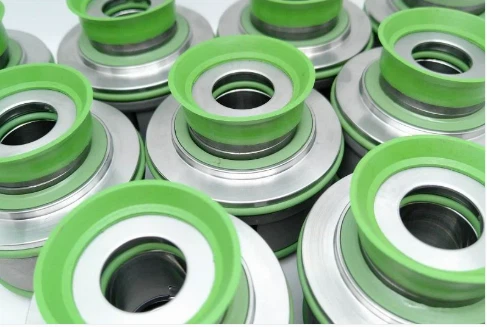

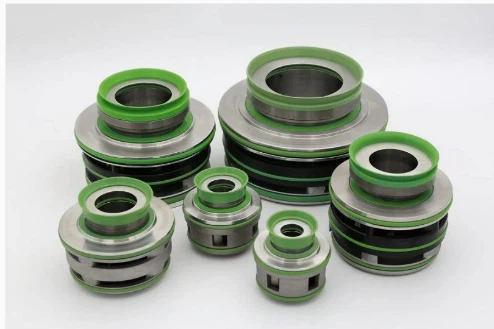

info-494-329 info-487-327

ポンプのメカニカルシールの基礎を理解する

メカニカルシールの基本動作原理

ポンプのメカニカルシールは、ポンプで送り出される媒体と大気の間の重要な障壁として機能し、シャフトの回転に対応しながら漏れを防ぎます。これらの精密に設計されたコンポーネントは、バネ圧と油圧力によって接触を維持する固定要素と回転要素で構成されています。-シール面は通常、カーボン、セラミック、炭化タングステンなどの材料で作られており、効果的に機能するには完全な位置合わせを維持する必要があります。ポンプのメカニカルシールシステムは、適切に設置および保守されていれば、何年も故障することなく動作できますが、最適な状態から逸脱すると、急速な劣化を引き起こす可能性があります。ポンプのメカニカルシールが直面する基本的な課題は、摩擦と発熱を最小限に抑えながら漏れを防ぐために十分な接触圧力を維持するという、競合する要件のバランスを取ることにあります。この微妙なバランスは、適切な潤滑、正しい取り付け、特定の用途に適した材料の選択に依存します。これらの原則を理解することは、オペレーターがシールの完全性を損なう可能性のある状況を認識し、致命的な故障が発生する前に予防措置を講じるのに役立ちます。

ポンプのメカニカルシール故障の主な原因

不適切な取り付けと調整の問題

空運転、不適切な取り付け、化学的劣化など、いくつかの問題がメカニカルシールの故障につながる可能性があり、取り付けエラーは最も予防可能でありながら一般的な原因の 1 つです。ポンプシャフトとシールコンポーネントの間の位置ずれは、不均一な摩耗パターン、過剰な発熱、早期故障を引き起こします。ポンプのメカニカルシール面がシャフトの中心線に対して完全に垂直でない場合、接触圧力が不均一になり、ホットスポットが発生したり、シール面が急速に劣化したりします。設置エラーは、多くの場合、不十分なトレーニング、不適切なツール、または急ぎのメンテナンススケジュールに起因します。よくある間違いには、誤ったトルク仕様、取り扱い中のシール面の損傷、組み立て中の汚染の混入、適切なクリアランスの確認の怠りが含まれます。これらのエラーはそれぞれ、ポンプのメカニカルシールの耐用年数を数年から数日、さらには数時間にまで劇的に短縮する可能性があります。適切な設置には専門知識、精密工具、メーカー仕様への準拠が必要であり、資格のある人材と適切な機器への投資が不可欠です。

汚染と異物の侵入

汚染は、環境に影響を与える最も破壊的な力の 1 つです。ポンプメカニカルシールパフォーマンスが低下し、即時かつ壊滅的な障害を引き起こす可能性があります。ポンプで送られる媒体中に浮遊する研磨粒子は、シール面の間で研磨剤のように作用し、シールの完全性を維持する精密機械加工された表面を急速に摩耗させます。-微細な汚染物質であっても、動作時間が経過するにつれて摩耗パターンが加速し、最終的には完全なシールの破損と重大な漏れにつながる可能性があります。汚染源は数多くあり、完全に制御するのが難しい場合がよくあります。外部汚染は、不適切な濾過システム、吸引配管の損傷、または汲み上げられた媒体の不適切な保管方法を通じて侵入する可能性があります。内部汚染は、システム内の腐食生成物、ガスケット材料の劣化、または不適合物質間の化学反応によって発生する可能性があります。ポンプのメカニカルシールメーカーは通常、自社製品の清浄度要件を指定しますが、これらの基準を維持するには継続的な警戒と適切なシステム設計の考慮が必要です。

ポンプのメカニカルシールの性能に影響を与える環境要因

極端な温度と熱サイクル

温度変動は、さまざまな材料がさまざまな速度で膨張および収縮し、適切な動作に必要な正確なクリアランスを乱す可能性があるため、ポンプのメカニカルシールの信頼性に重大な課題をもたらします。高温での用途では熱膨張が発生し、シール部品の固着、過度の摩擦、急速な摩耗を引き起こす可能性があります。逆に、低温条件では材料が脆くなる可能性があり、通常の動作動作に対応する能力が低下し、亀裂や破損のリスクが増加します。動作中に温度が繰り返し変化する熱サイクルは、ポンプのメカニカルシールシステムにとって特に困難な条件を生み出します。加熱と冷却の各サイクルによりシール材料に応力が生じ、その構造が徐々に弱くなり、耐用年数が短くなります。ポンプで送られる媒体の温度はシール面に直接影響しますが、周囲条件は固定コンポーネントに影響を及ぼし、シールの選択とシステム設計時に考慮する必要がある複雑な温度勾配を生み出します。

化学的適合性と腐食の影響

化学攻撃は、ポンプのメカニカルシールの完全性に対する潜行的な脅威であり、多くの場合、突然の壊滅的な故障が発生するまでゆっくりと進行します。互換性のない化学物質はシール面の材料、エラストマー、金属部品を劣化させ、効果的なシールを維持する能力を損なう可能性があります。現代の工業プロセスの複雑さは、ポンプのメカニカルシールシステムが、初期の設計段階では考慮されていなかった予期せぬ化学物質の組み合わせ、pH 変動、または汚染に遭遇する可能性があることを意味します。腐食の影響は、単純な材料の劣化を超えて、表面仕上げ、寸法安定性、機械的特性の変化にまで及びます。軽微な表面の荒れとして始まるものは、孔食、亀裂、そして最終的には構造破壊に進行する可能性があります。化学的適合性を理解するには、洗浄剤、プロセス添加剤、化学環境を予期せず変化させる可能性のある潜在的な汚染源など、シールと接触する可能性のあるすべての物質に関する包括的な知識が必要です。

メカニカルシールの故障につながる運用上の問題

空運転と潤滑の問題

メカニカルシールは、潤滑不良または潤滑がまったく行われていないために故障する可能性があります。シールの周囲に液体がない場合、シールは極端な条件にさらされ、即座に取り返しのつかない損傷を引き起こす可能性があります。空運転は、シール面に十分な流体がない状態でポンプが動作し、通常シール面を隔てる薄い潤滑膜がなくなると発生します。この潤滑がないと、摩擦が劇的に増加し、過剰な熱が発生し、数分以内に熱衝撃、面の亀裂、完全なシールの破壊を引き起こす可能性があります。潤滑の問題ポンプメカニカルシールアプリケーションでは、多くの場合、キャビテーション、不十分な NPSH (正味正吸引ヘッド)、またはポンプで送られる媒体内の空気の巻き込みが原因で発生します。これらの条件により、シール界面での安定した潤滑膜の形成が妨げられ、金属同士が直接接触して急速な摩耗が発生します。{1}予防には、ポンプの動作パラメータ、適切な吸引条件を確保するための適切なシステム設計、深刻な損傷が発生する前に問題のある状態を検出できる監視システムに細心の注意を払う必要があります。

過剰な圧力と油圧の不均衡

ポンプのメカニカルシールシステムにおける圧力関連の故障は、多くの場合、設計パラメータを超える動作条件や、不安定なシール状態を生み出す油圧の不均衡によって発生します。システム圧力がシールの設計限界を超えると、シール面間の閉鎖力が最適レベルを超えて増加し、過剰な摩擦、発熱、摩耗の加速が発生します。逆に、圧力が不十分だとシール面の適切な接触が妨げられ、シールが完全に破損するまで漏れが進行する可能性があります。シールチャンバ内の油圧の不均衡により、圧力の変動が発生し、シール面の分離と再結合が繰り返し発生する可能性があります。これはフェイスリフティングとして知られる現象です。{4}}この断続的な接触パターンにより、安定した潤滑膜の確立が妨げられ、シール材料を疲労させる熱サイクルが発生します。適切なシールを選択するには、最大動作圧力だけでなく、圧力変動、過渡状態、ポンプシステム全体の動的挙動も考慮する必要があります。

ポンプのメカニカルシール解析のための高度な診断技術

振動の監視と分析

最新の診断技術により、ポンプのメカニカルシールの問題の発生を、致命的な故障に至る前に早期に検出できます。振動解析は、さまざまな故障モードに関連する特有の周波数を特定することにより、シールの状態に関する貴重な洞察を提供します。ミスアライメント、アンバランス、ベアリングの摩耗はすべて、明確な振動サインを生成します。これらの振動サインは、継続的にまたは定期的なメンテナンス間隔で監視して、ポンプのメカニカルシールの状態を評価できます。高度な振動モニタリングシステムは、問題の進行を示す動作パターンの微妙な変化を検出できるため、メンテナンスチームは緊急の障害に対応するのではなく、計画的なダウンタイム中に修理のスケジュールを立てることができます。ワイヤレスセンサーとデータ分析の統合により、重要なポンプメカニカルシールアプリケーションの継続的な監視が可能になり、状態の悪化を早期に警告し、計画的および計画外のダウンタイムを最小限に抑える予知保全戦略をサポートします。

熱画像と温度監視

サーマルイメージングテクノロジーは、問題の発生を示す温度変化を検出することで、ポンプのメカニカルシールの状態を評価するための非侵入的な方法を提供します。{0}シール面での過剰な発熱は熱画像にホットスポットとして現れ、潤滑の問題、位置ずれ、または過剰な摩擦を早期に警告します。定期的な赤外線画像調査により、ベースライン状態を確立し、経時的な変化を追跡して、データに基づいたメンテナンスの決定をサポートできます。-温度監視システムをポンプのメカニカルシール設計に統合して、重要なパラメータを継続的に監視できます。これらのシステムは、温度が所定の制限を超えたときにアラームをトリガーできるため、オペレーターはシールの損傷が発生する前に是正措置を講じることができます。サーマルイメージングと組み込み温度モニタリングを組み合わせることで、ポンプのメカニカルシールの故障が重大な結果をもたらす可能性がある重要なアプリケーションを包括的にカバーします。

予防戦略とベストプラクティス

適切な選択と設置手順

予防ポンプメカニカルシール故障は、温度、圧力、化学的適合性、動的要件などの動作条件を正確に理解した上で、適切な選択を行うことから始まります。選択基準では、通常の動作パラメータだけでなく、潜在的な異常状態、洗浄手順、およびメンテナンス要件も考慮する必要があります。経験豊富なシールメーカーと協力し、確立された選択ガイドラインに従うことで、選択したシールが意図された耐用年数全体にわたってアプリケーションの要求を確実に満たすことができます。取り付け手順は、ポンプのメカニカルシールの性能と寿命に大きな影響を与えます。適切に取り付けるには、訓練を受けた担当者、適切な工具、メーカーの仕様への準拠が必要です。設置に関する主な考慮事項には、表面の準備、適切なトルク値、位置合わせの検証、および汚染の管理が含まれます。インストール手順の文書化と定期的なトレーニングの更新により、一貫した品質が確保され、インストール関連の失敗の可能性が軽減されます。{6}}

メンテナンスプロトコルと監視システム

ポンプのメカニカルシールアプリケーションの効果的なメンテナンスプロトコルは、定期的な検査、状態の監視、予防交換戦略を組み合わせたものです。定期的な目視検査により漏れの初期の兆候を特定できる一方、より高度な監視技術によりシールの性能傾向に関する洞察が得られます。ベースライン動作パラメータを確立すると、メンテナンスチームは状態が通常のパターンから逸脱したときを認識できるようになり、障害が発生する前に事前の介入がサポートされます。重要なポンプのメカニカルシール用途の監視システムには、振動センサー、温度監視、圧力測定、および漏れ検出システムが含まれる場合があります。これらの技術により、シール状態の継続的な評価が可能になり、事前に設定した制限を超えた場合に自動アラームを発することができます。モニタリングデータとメンテナンス管理システムの統合により、最適化されたメンテナンススケジュールがサポートされ、システムの信頼性を維持しながらシールの耐用年数を延長することができます。

結論

メカニカルシールの故障の主な原因を理解することは、産業用途全体で信頼性の高いポンプ動作を維持するために不可欠です。メカニカルシールの故障の最も一般的な理由には、不適切な取り付け、汚染、空運転、化学的劣化などがあり、それぞれの原因に特定の予防戦略が必要です。成功ポンプメカニカルシール管理では、適切な選択、設置の専門知識、継続的な監視、予防的なメンテナンスを組み合わせて、最適なパフォーマンスと耐用年数の延長を実現します。
