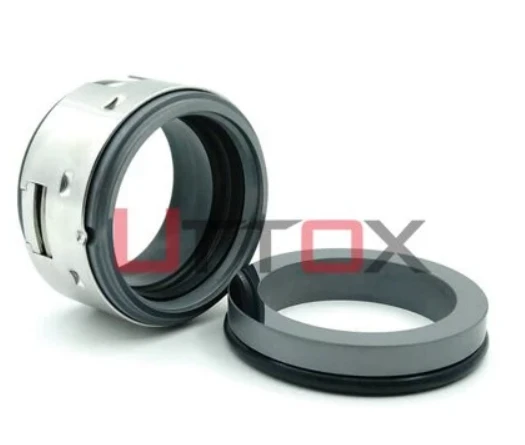

産業用ポンプ システムに漏れがなければ、工場はコストを節約し、環境を保護し、作業員の安全を守ります。メカニカルシールは、可動ポンプ部品と固定ポンプ部品が互いに接触しないようにするため、漏れゼロというこの目標を達成するために非常に重要です。標準ソリューションに関して言えば、ジョンクレーン502メカニカルシール はゴム製ベローズ設計のゴールドスタンダードです。シャフトのずれやエンドプレイの問題を解決する自動調心機能が備わっています。-この実証済みの真のテクノロジーは、OEM メーカー、サポート チーム、ディーラーがダウンタイムを削減しながら、発電、化学処理、水処理の分野における政府の厳格な規則を遵守するのに役立ちます。--
メカニカル シールと漏れのないポンプ システムにおけるその利点について理解する-
メカニカルシールは、ポンプ、コンプレッサー、レギュレーターの可動シャフトに沿ってプロセス流体が漏れるのを防ぎます。これは、動的シールとして機能することによって行われます。最新のメカニカル シールは、正確に重ね合わせた面を油圧力と機械力で押し付けることにより、ほぼ完璧なシールを実現します。{2}}従来のパッキンでは漏れを制御できます。
産業環境においてリークのない動作が重要な理由{0}}
プロセス企業には、逃亡汚染を排除し、危険物質の放出を阻止するよう求める圧力がますます高まっています。ポンプが 1 台だけ漏れている化学会社は、毎年数千ドル相当の製品を失い、政府から罰金を科され、環境にダメージを与える可能性があります。これらの問題は、ポンプ シャフト上の回転シール リングをポンプ ハウジング内の固定シール リングと接触状態に保つメカニカル シール技術によって解決できます。これらの非常に平らな表面間の非常に小さな空間は、-通常はマイクロメートル単位で測定されます-。潤滑の薄い膜が存在するだけで、大量の液体の漏れが阻止されます。
高度なメカニカル シーリング ソリューションの主な利点
高品質のメカニカル シールは、さまざまな面で性能を向上させます。{0}}シールは不純物や流体の損失を防ぎ、機器の寿命を延ばし、ベアリングやシャフトの損傷を軽減します。メンテナンス費用を節約するために、シールを年に一度ではなく数か月ごとに交換してください。これは、エラストマーベローズ設計が通路の詰まりや錆びたスプリングなどの一般的な故障点を排除する場合に特に当てはまります。パッキングランドには定期的な冷却水の流れが必要ですが、メカニカルシールはフラッシュ流体の消費量が少なくなります。これにより、エネルギー経済性が向上します。排出ガス監視で漏れがないことが示されれば、環境コンプライアンスを証明するのが簡単になります。これにより、工場は操業許可を維持し、罰則を回避できます。{9}その完全な畳み込みゴム製ベローズ構造により、John Crane 502 メカニカル シールは、プッシャー タイプのシールを悩ませるシャフト応力の問題を防ぎます。-この設計により、面接触を失うことなくシャフトの振れと軸方向の移動が容易になります。-振動や熱膨張の状況では、これは有利です。
-502 メカニカル シールの仕様、材質、性能を詳しく見る
タイプ 502 メカニカル シールの技術的詳細を知ることは、エンジニアや調達管理者がシールの能力を用途のニーズに適合させるのに役立ちます。 Uttox Type 502 メカニカル シールは、純正機器と同じ性能を持ち、仕様に互換性のある安価なオプションです。
動作限界と寸法範囲
タイプ 502 シールは、12 mm ～ 100 mm のシャフト サイズをサポートし、ほとんどの遠心ポンプ用途をカバーします。動作温度範囲は -40 度から +180 度で、圧力能力は最大 25 bar、速度は 15 m/s に達します。これらの制限は、水処理や化学物質の移送などの中規模の産業サービスに適しています。のシングルスプリングメカニカルシールこの設計により、さまざまな業務にわたって一貫した使用が可能になり、在庫とメンテナンスの計画が簡素化されます。コンパクトなベローズ構造は、特にスペースの制約により大型のプッシャー シールの使用が妨げられる改造シナリオにおいて、密閉されたシール チャンバーに適合します。
過酷な化学サービス向けの材料オプション
材料の選択は、過酷な環境における耐久性に直接影響します。一般的なフェースの組み合わせには、清浄な流体用のカーボン/セラミック、研磨剤スラリー用の炭化ケイ素ペア、極度の摩耗や化学物質への曝露用の炭化タングステンなどがあります。エラストマーの選択肢-バイトン、EPDM、NBR、FFKM、および AFLAS- により、化学物質および温度範囲全体にわたって柔軟性が得られます。 John Crane 502 メカニカル シール規格はこれらのバリエーションをサポートしており、プロセス条件に正確に適合させることができます。ステンレス鋼コンポーネント（通常は SS304 またはアップグレードされた合金）は耐食性を確保し、廃水から石油化学処理に至るまでの産業で信頼性の高い動作を可能にします。
プラントエンジニアにとって重要な性能特性
エラストマー ベローズ設計により、動的 O リングが不要になり、摩擦と故障のリスクが軽減されます。{0}ベローズはスプリングと二次シールの両方の役割を果たし、構造を簡素化します。セルフアライメント機能により、シャフトの位置ずれや振動が補正され、動的条件下でも面接触が維持されます。 John Crane 502 メカニカル シールは、目詰まりしない設計のため、コンパクトな設置とスラリーの取り扱いに優れています。-これらの機能により、信頼性が向上し、メンテナンス頻度が減り、従来のプッシャーシールが故障することが多い厳しい環境でのパフォーマンスが向上します。
最適なパフォーマンスを実現するためのインストール、メンテナンス、トラブルシューティング
メカニカル シールが正しく取り付けられていれば、メーカーが宣言している限り、メカニカル シールは持続します。高品質のシールでも、取り付け時に間違った手順を実行して部品が損傷した場合、またはセットアップ中の間違いにより設計制限内にない動作条件が発生した場合、早期に機能しなくなる可能性があります。-
エラストマーベローズシールの取り付けのベストプラクティス
適切に取り付けることでシールの寿命が保証されます。シャフトの表面は清潔で滑らかで、エラストマーを損傷する可能性のある欠陥があってはなりません。取り付け前に振れを確認し、修正する必要があります。-プロセス流体と互換性のある軽い潤滑により、組み立て中の損傷を防ぎます。 John Crane 502 メカニカル シールには、面荷重のバランスをとるために正しい圧縮設定が必要です。{6}}少なすぎると漏れが発生し、多すぎると摩耗が増加します。グランドボルトを均一に締め付けることで芯ずれを防止します。これらの実践に従うことで、初期の故障が最小限に抑えられ、最適なシール性能が保証されます。
シール寿命を最大限に延ばすためのメンテナンス手順
定期的な検査により、摩耗の兆候が早期に検出されます。温度、振動、漏れの傾向を監視することは、進行中の問題を特定するのに役立ちます。シール面、エラストマー、金属部品の摩耗、亀裂、腐食をチェックする必要があります。のジョンクレーン502メカニカルシール 冷却と潤滑を維持するための適切なフラッシュ システムの恩恵を受けます。これらのシステムを定期的にメンテナンスすると、過熱や汚染が防止され、シールの寿命が延び、計画外のダウンタイムが削減されます。
一般的な障害モードとトラブルシューティングの解決策
シールの不具合は、多くの場合、汚れ、位置ずれ、または材料の選択が間違っていることが原因で発生します。突然の漏れは機械的損傷を示し、徐々に漏れる場合は摩耗または化学的攻撃を示します。面の摩耗パターンにより、位置ずれや潤滑不良などの動作上の問題が明らかになります。エラストマーの劣化は、化学的不適合性または極端な温度を示しています。 John Crane 502 メカニカル シールは、正しく選択して取り付けられていればめったに故障しないため、トラブルシューティングは設計上の欠陥ではなくシステムの状態に重点を置くことができます。
タイプ 502 と市場代替品の比較
何を購入するかを決定するとき、さまざまなシールのスタイルがさまざまな状況でどのように機能するかを知っておくと役立ちます。タイプ 502 メカニカル シールの設計には明らかな利点がありますが、他のオプションと比較することは、その最適な用途を定義するのに役立ちます。
エラストマーベローズと金属ベローズの設計
金属製ベローズ シールは高温や攻撃的な化学物質に対応しますが、正確な取り付けが必要であり、コストも高くなります。 John Crane 502 メカニカル シールのようなエラストマー ベローズ設計は、柔軟性があり、取り付けが簡単で、コストが低くなります。これらは位置ずれに対する耐性が高く、極端な温度制限以下でほとんどの産業用途で確実に動作するため、一般的なサービスに実用的な選択肢となります。
価値を提供するアフターマーケットの代替品
アフターマーケットの同等品は、同様の寸法と材料のオプションを低コストで提供します。 John Crane 502 メカニカル シール規格により互換性が確保されており、変更せずに直接交換できます。特に大規模な設置ベースでは、30 ～ 50% の節約が一般的です。信頼できるメーカーが厳格な試験と認証を通じて品質を維持し、OEM製品と同等の性能を保証します。
アプリケーション-固有の選択基準
シールの選択はアプリケーションの優先順位によって異なります。廃水システムでは、-詰まりにくく、耐摩耗性がある-設計が好まれます。化学プロセスでは、材料の正確な適合性が必要です。食品および製薬業界では衛生的な素材が求められています。 John Crane 502 メカニカル シールは、構成可能な材料を通じてこれらのニーズに適応し、業界全体で多用途に使用できます。
調達ガイド: 品質タイプ 502 相当品の調達
コストの最適化、供給の信頼性、専門家の支援はすべて、優れた調達戦略の重要な部分です。購入シーンを知ることは、購入者がビジネスのニーズに合った賢い選択をするのに役立ちます。
適格なサプライヤーの特定
信頼できるサプライヤーは、認定、テスト能力、エンジニアリング サポートを実証しています。 ISO-認定メーカーにより、安定した品質が保証されます。のジョンクレーン502メカニカルシール経験豊富な生産者からの同等の製品が、技術的専門知識に裏付けられた信頼できるパフォーマンスを提供します。サプライヤーの評価には、材料の検証、生産能力、アプリケーションのサポートが含まれる必要があります。
リードタイムと在庫管理
標準シールは在庫から入手できることが多いですが、カスタム構成には製造時間が必要です。戦略的な在庫計画により、ダウンタイムのリスクが軽減されます。 John Crane 502 メカニカル シールは、サイズが標準化されているため、在庫が容易になり、メンテナンス サイクル中の迅速な交換が可能になります。
総所有コストの考慮事項
ライフサイクルコストの評価は不可欠です。耐久性の高いシールにより、労力、ダウンタイム、交換頻度が削減されます。- John Crane 502 メカニカル シールは、初期コストと耐久性およびサービス間隔のバランスを考慮した場合に、強力な価値を提供します。コスト分析には、設置、メンテナンス、運用への影響を含める必要があります。
保証とアフターサポート-
保証条件はさまざまで、通常は製造上の欠陥が対象となりますが、誤用や誤った設置は除きます。強力なアフターセールス サポートは、故障分析と技術指導を通じて信頼性を向上させます。- John Crane 502 メカニカル シールは、サプライヤーの迅速なサポートによって最大限のパフォーマンスを発揮し、長期的な運用の成功を保証します。-
結論
信頼性の高いメカニカル シーリング技術を使用してポンプの漏れを防止することで、環境を保護し、コストを削減し、産業用建物が規制に確実に準拠できるようにします。タイプ 502 エラストマー ベローズ シール設計は、実証済みの性能を提供します。 標準メカニカルシール自己調整式の柔軟性、目詰まりのない構造、および寛容性の低い設計で早期故障の原因となるシャフトの動きを調整することにより、-複数の面タイプと材料のエラストマー配合により、幅広い化学条件および温度条件に仕様を適合させることができます。 Uttox のような評判の良い企業が提供するアフターマーケット オプションは、低価格で同様のパフォーマンスを提供するため、予算に余裕のある購入者は信頼性を失うことなく購入できます。 -重要な追加部品をすぐに入手できるようにしながら、購入価格だけでなく総所有コストに注目する戦略的な購入方法により、長期的な価値が最大化されます。
よくある質問
1. 水道におけるタイプ 502 メカニカル シールの標準的な耐用年数はどれくらいですか?
正しく設置され、適切に保管されている場合、浄水システムのタイプ 502 メカニカル シールは、通常 3 ～ 5 年間ノンストップで動作します。水質 (浮遊固形分含有量)、作業温度、シャフトの状態はすべて、製品の寿命に影響します。荒れた水域では、炭化ケイ素のような硬い面の組み合わせの方が、柔らかいカーボン-セラミックの組み合わせよりも長持ちします。
2. エラストマーベローズシールは真空条件に耐えられますか?
軽度の真空状況では、エラストマー ベローズが大気圧に依存するのではなく材料の柔軟性によって面の荷重を安定に保つため、タイプ 502 メカニカル シールは一貫して機能します。絶対圧 100 mbar 未満の深真空サービスの場合は、十分な停止力があるかどうかを確認するために誰かに相談する必要があるかもしれませんが、ほとんどの工業用真空条件では問題ありません。
3. 化学サービスに適したエラストマー材料を選択するにはどうすればよいですか?
シールメーカーが提供する化学適合性チャートと照らし合わせてプロセス流体を確認してください。 VITON は、多くの酸とほとんどの燃料に対応できます。 EPDM は酸、熱水、蒸気に適しています。コストが問題となる場合、FFKM はあらゆる化学物質をはじくことができます。温度制限もエラストマーの選択に影響します。-安全のために、最高プロセス温度がエラストマーのグレードより 20 ～ 30 ℃ 低い温度に保たれるようにしてください。
Uttox との提携: 信頼できるタイプ 502 メカニカル シール メーカー
Uttox は、30 年間のメカニカル シールの製造と世界 50 か国以上への出荷経験に裏打ちされた、低コストのタイプ 502 メカニカル シール オプションを提供しています。{0}当社の交換用シールは、元の機器と同じサイズと形状ですが、購入コストが 30 ～ 50% 安くなり、性能には影響しません。規格サイズを多数在庫しており、迅速にお届けできるほか、用途に応じた変更も承ります。当社の専門エンジニアリングチームが提供するジョンクレーン502メカニカルシール最適なシールの選択と現場での問題の解決を支援するテクニカル サポート。シールを大量に購入する前にサンプルシールを入手できるので、自分専用のケースでどれだけうまく機能するかを確認できます。お問い合わせ先info@uttox.comまたは、www.uttox.com にアクセスして、顧客満足度と信頼性を重視するタイプ 502 メカニカル シールのプロバイダーにシーリングのニーズについて相談してください。
