に相当：

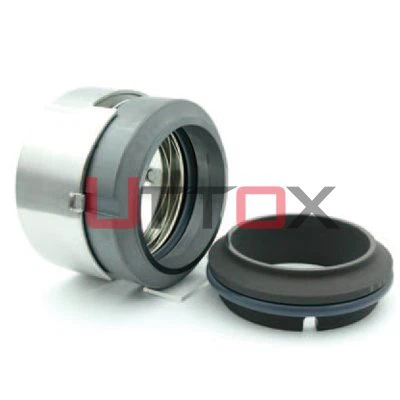

●FlowserveRO-A &アンプ。 FlowserveRO-Bマルチスプリングメカニカルシール

動作制限：

●温度：-20℃-+180℃

●圧力：≤10bar

●速度：≤15m/ s

●シャフトサイズ：20mm〜100mm

材料：

●シールリング：A、B、Q1 / 12、Q2 / 22、U1 / 12、U2 / 22

●エラストマー：VITON、EPDM、NBR、FFKM、AFLAS

●金属部品：SS304、SS316

アセンブリ図面：

寸法（mm）：

D	D3	L1	RO-A					RO-B
D	D3	L1	L2	L3	L7	D2	D7	L4	L5	D6	D8
20	34	35	23	25	18	36	42	13	21	29	35
22	36	35	23	25	18	38	44	13	21	31	37
24	38	35	23	25	18	40	46	13	21	33	39
25	39	35	23	25	18	41	47	13	21	34	40
28	42	35	23	25	18	44	50	13	21	37	43
30	44	35	23	25	18	46	52	13	21	39	45
32	46	35	23	25	18	48	54	13	21	42	48
33	47	35	23	25	18	49	55	13	21	42	48
35	49	35	23	25	18	51	57	13	21	44	50
38	54	39	25	27	20	58	64	13	21	50	56
40	56	39	25	27	20	60	66	13	21	52	58
42	58	39	25	27	20	62	68	/	/	/	/
43	59	39	25	27	20	63	69	13	21	55	61
45	61	39	25	27	20	65	71	13	21	57	63
48	64	39	25	27	20	68	74	13	21	60	66
50	66	39	25	27	20	70	76	13	21	62	68
52	68	40	25	27	20	72	78	/	/	/	/
53	69	40	25	27	20	73	79	13	21	65	71
55	71	40	25	27	20	75	81	13	21	67	73
58	76	41	28	30	22	83	89	16	24	70	79
60	78	41	28	30	22	85	91	16	24	72	81
62	80	41	28	30	22	87	93	/	/	/	/
63	81	41	28	30	22	88	94	16	24	75	84
65	83	41	28	30	22	90	96	16	24	77	86
68	86	41	30	32	24	93	99	16	24	81	90
70	90	42	30	32	24	95	101	16	24	83	92
75	95	42	30	32	24	104	110	16	24	88	97
80	100	42	31	33	25	109	115	16	24	96	105
85	105	43	31	33	25	114	120	16	24	101	110
90	110	45	31	33	25	119	125	16	24	106	115
95	115	45	31	33	25	124	130	16	24	111	120
100	120	45	31	33	25	129	135	16	24	116	125

関連紹介

メカニカルシールの技術的要件は比較的高く、さまざまな知識理論が共存しています。例として、メカニカルシールまたはフローティングリングシールを取り上げます。これらのシールの問題を解決するには、力と温度によるステーターとローターのコンポーネントの変形の影響、および流体膜の流体力学的特性に対する振動と摩耗の影響を考慮する必要があります。つまり、流体力学、弾性理論、熱伝達、トライボロジー、振動理論の観点からシール問題を研究・分析する必要があります。これは、シーリング技術に従事するエンジニアや技術者が持つべき理論的基礎と基礎知識です。

人気ラベル: roaメカニカルシール、中国、サプライヤー、メーカー、工場、カスタマイズ、購入、品質、価格表、見積もり、低価格、中国製
