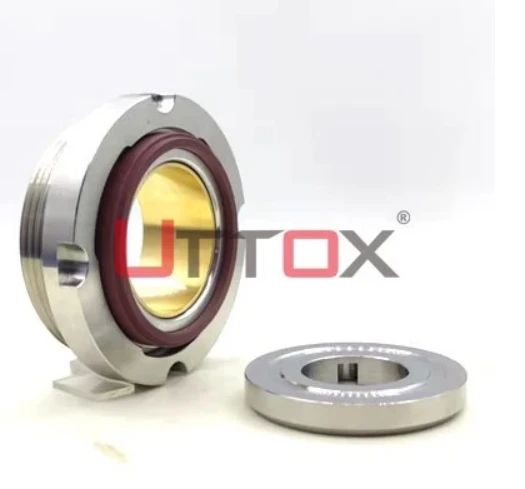

正しい選択クライオスターポンプのメカニカルシール交換には、運用の安全性とコスト効率に直接影響を与えるいくつかの重要な要素を評価する必要があります。{0} LNG ターミナル、産業用ガス施設、低温処理プラント-などの極低温用途を扱う機器管理者や調達専門家にとって、シールは液体酸素、窒素、またはアルゴンの危険な漏れを防止しながら、-196 度までの極端な温度でも信頼性の高い性能を発揮する必要があります。{{3} MFLC12 金属ベローズ シールのような適切な代替品は、厳しい安全基準を満たし、元の機器との完全な互換性を提供し、極低温材料認定の文書化された証拠を提供する必要があります。この購入ガイドでは、安全性、パフォーマンス、総所有コストのバランスを考慮した情報に基づいた決定を下すのに役立つ重要な考慮事項について説明します。
クライオスターポンプのメカニカルシールについて – 基本と機能
非常に寒い条件下で液体工業用ガスを扱う場合、クライオスター ポンプは精密に設計されたツールです。{0}}クライオスター ポンプのメカニカル シールは、ポンプで送られる流体と空気の間の最も重要な障壁です。事故、機器の損傷、製品の損失を引き起こす可能性のある漏れを防ぎます。
極低温メカニカルシールのコアコンポーネント
標準のクライオスター ポンプ メカニカル シールは、すべて組み合わされて連携して動作するいくつかの部品で構成されています。回転面はポンプ シャフトとともに移動しますが、固定面はシール ハウジング内の所定の位置に留まります。これらの面の間には潤滑剤の薄い膜があり、高速および高圧下でも面を離間させません。ケースとシャフトが接触すると、通常エラストマーまたは PTFE で作られた二次シールが静電気の発生を防ぎます。金属ベローズが動くため、非常に低温で破損する可能性のある外側のスプリングを必要とせずに、中心シャフトの変化や熱収縮を調整できます。
金属ベローズ技術が極低温の課題にどのように対処するか
冷間加工には、従来のバネ式設計に伴う多くの問題がない金属ベローズ シールが最適です。{0}}溶接ベローズの設計により、非常に低温でも形状を維持しながら自然な柔軟性が得られます。この設計により、エラストマー部品が時間の経過とともに弱くなるのを防ぎ、熱サイクル中に面の荷重を一定に保ちます。急速冷却段階では、ベローズがポンプ アセンブリのサイズの変化に合わせて調整され、適切なシール面接触圧力が維持されます。
極限条件下での動作原理
クライオスター ポンプを -196 度の液体窒素で使用すると、物体は室温での場合よりもはるかに小さくなります。このサイズの変化はメカニカル シールによって考慮される必要があり、メカニカル シールは面の位置を揃えて接触圧力を一定に保つ必要もあります。シール設計の抗火花素材は、小さな摩擦火花でも火災を引き起こす可能性がある酸素が豊富な場所での発火を防ぎます。-カートリッジシールの設計により、取り付けが簡単になり、すべてが正しく配置されていることを確認できるため、組み立てミスによる早期故障のリスクが軽減されます。
購入する際、チームはこれらの基本的な点を理解することで、すべてのメカニカル シールが低温設定で元の機器を安全に置き換えることができない理由をよりよく理解できるようになります。信頼性の高い低温サービスを実現するには、専門的なエンジニアリング知識と産業用ガス用途での成功実績が必要です。-
適切なクライオスターメカニカルシール交換品を選択するための基準
適切な新しいクライオスター ポンプ メカニカル シールを選択するには、技術仕様とサプライヤーのスキルの両方を注意深く検討する必要があります。この選択は、すぐに物を手に入れるための価格だけでなく、長期的な運用の安全性と信頼性にも影響します。
温度定格と材料の互換性
考慮すべき最も重要なことは、プロセスの温度でシールが一貫して機能するかどうかです。 -183 度の液体酸素または -196 度の液体窒素で使用した場合、シール材料は破損することなく柔軟性と強度を維持する必要があります。 MFLC12 メカニカル シールは、低温で動作するように特に選択された材料で作られています。これらには、水に濡れる部品には高級ステンレス鋼やニッケル合金が含まれます。カーボングラファイトと混合された炭化ケイ素や炭化タングステンなどのシール面材料は、低粘度の極低温流体内にある場合でも、摩耗を防止し、可動部品を滑らかにします。
低温衝撃試験と熱膨張係数は材料用紙に記載する必要があります。-液体酸素と互換性があるためには、すべての材料が LOX 衝撃試験に合格し、摩擦によって圧縮または加熱されたときに発火しないことを確認する必要があります。高品質の極低温シールには、酸素が豊富な環境で火花を引き起こす可能性のある金属との接触を防ぐ、火花防止スリーブと保持リングの設計が施されています。-
バーグマンMFLC12との互換性
Burgmann MFLC12 シールが付属する多くの Cryostar ポンプには、オリジナルのポンプで使用できる新しい部品が必要です。調達チームは、新しいシールがシール面の直径、ベローズの外径、シャフトの直径、軸方向の長さなどの重要な点で適合していることを確認する必要があります。取り付け配置は、現在のグランド プレートのボルトの設計とシール チャンバーの形状に一致する必要があります。 Uttox は、ドロップイン交換品として使用できる MFLC12- 互換シールを製造しています。これは、ポンプを交換したり、ポンプに適合するように特別な部品を作成したりする必要がないことを意味します。
認定プロセスでは、寸法図と公差仕様を確認する必要があります。ベローズの圧力やシール面の幅の変化は、性能や耐用年数に影響を与える可能性があります。購入注文を確定する前に、販売候補者に具体的な技術図面を問い合わせて、お客様のシステムで動作するかどうかを確認してください。
性能要件と動作条件
温度範囲とは別に、シールの定格圧力、速度範囲、および特定の動作条件での予想耐用年数も確認する必要があります。 LNG に使用される場合、クライオスター ポンプは 3,000 RPM 以上の速度でノンストップで動作し、40 bar 以上の圧力を放出できます。メカニカルシールは、過度の熱や表面の摩耗を引き起こすことなく、このパッケージ全体にわたって適切に機能し続ける必要があります。
もう 1 つの重要な要素は、特にシールの摩擦損失が目に見える形でエネルギー コストに追加される大型ポンプ システムの場合、電力使用量の削減です。バネ式設計と比較すると、金属製ベローズ シールは通常、閉じるのに必要な力が少なくなります。{1}}これは、摩擦損失が少なく、動作温度が低く保たれることを意味します。長年使用すると、この効率の優位性が高まり、多額の費用が節約されます。
稼働中の製品ロスを最小限に抑えることで、利益と環境の両方を保護します。多くのポンプを合計すると、たとえ高価な液化ガスの少量の漏れでも、毎年大きな損失になります。高品質の極低温シールの漏れ量は 1 時間あたり 10 立方センチメートル以下であり、製品の安全性と作業エリアを清潔で安全に保ちます。
修理効率を優先したい施設は、利用可能なさまざまなタイプのカートリッジ シールを検討する必要があります。カートリッジシールはすでに組み立てられ、セットアップされているため、メンテナンスチームは特別な工具を使用したり、システム全体を分解したりすることなく、壊れたシールをすぐに交換できます。この機能により、混雑時のダウンタイムが短縮され、起動ミスの可能性が低くなります。
これらの選択要素は、適切な購入選択の構成要素となります。各要素をビジネス ニーズと注意深く比較することで、耐用年数にわたって最高のパフォーマンスと価値を提供するシール オプションを見つけることができます。
クライオスター シールの取り付け、メンテナンス、トラブルシューティングのヒント
適切なフィッティングと継続的なメンテナンスは、耐久性と耐久性に直接影響します。MFLC12メカニカルシール続く。不適切に取り付けられたり、悪い動作条件にさらされたりすると、最良のメカニカル シールであっても早期に故障します。
インストールのベストプラクティス
取り付けを開始する前に、シールキャビティ、シャフト、およびすべての合わせ面をよく清掃してください。シールの位置合わせを困難にしたり、漏れを引き起こしたりする可能性のある堆積物、錆、または損傷を取り除きます。シャフトにラジアル振れやシール面の摩耗を早める可能性のある表面仕上げの傷がないか確認してください。シャフトの振れは、メーカーが推奨する値を超えてはなりません。通常、インジケーターの合計読み取り値は 0.05 mm です。
MFLC12 のようなカートリッジ スタイルのシールを取り扱うときは、シールの側面やベローズを損傷しないように注意してください。{0}シール アセンブリを落としたりぶつけたりしないでください。精密にラップされたシール面が損傷したり、ベローズが曲がったりする可能性があります。-グランドナットを締めるときは、負荷が均等に分散されるように交差パターンを使用し、メーカーの推奨トルクに従ってください。シールハウジングを締めすぎると曲がる可能性があり、締めすぎるとシールハウジングがずれたり振動したりする可能性があります。
シールを密封する前に、シャフトが正しい位置にあることを確認してください。望ましいベローズ圧縮を実現するには、シャフトがその軸に沿って正しい位置にある必要があります。最終的な組み立て後に、ほとんどのカートリッジ シールに付属している取り付けスペーサーまたはクリップを取り外すと、シールが自動的に正しい位置に配置されます。
日常の保守点検
定期的な検査計画を立ててシールの状態を監視し、重大な問題が発生する前に問題を発見します。定期的なメンテナンス期間中に、シール領域を調べて、漏れ、霜の蓄積、または製品の蓄積の兆候がないかどうかを確認してください。冷間使用では、たとえ小さな漏れであっても、シールグランドの周囲に氷が形成されることがよく見られます。
ベアリングの温度や騒音レベルの上昇は、多くの場合、シールの問題によりポンプの動作が妨げられていることを意味するため、注意してください。シール面の磨耗が多すぎる場合や潤滑不良により、熱が近くのベアリングに移動し、ベアリングの故障が早まる可能性があります。振動解析では、メカニカル シールがずれている、または調整されていないためにストレスがかかる状況を見つけることができます。
シールを取り付けた時期、使用方法、持続時間など、お手入れの徹底的な記録を保管してください。この情報は、パフォーマンスのパターンを見つけ、変更する最適な時期を見つけるのに役立ちます。失敗したシールを調べると、選択した素材、使用方法、取り付け方法が原因であれ、シールが機能しなかった理由を理解するのに役立ちます。
一般的なトラブルシューティングのシナリオ
漏れが発生した場合、問題がシール面にあるのか、二次シールにあるのか、それともシールの外側にあるのかを判断する必要があります。継続的な安定した漏れは通常、シール面が損傷しているか汚染されている兆候です。一方、断続的な漏れは、シャフトの位置がずれているか、過度に振動していることを意味している可能性があります。氷の発達のパターンは、漏れの原因を見つけるのに役立ちます。
シール面の摩耗が早すぎる場合は、プロセス流体が汚染されているか、シール面の潤滑が不十分であるか、シール面に負荷がかかりすぎている可能性があります。湿気による汚染は、寒冷地では一般的な問題であり、氷の結晶がシール面の間で粗い粒子として機能します。湿気が侵入しないように、一時停止中に適切な通気とパージの手順に従っていることを確認してください。
複数のシールがほぼ同時に故障した場合は、1 つのシールだけではなく、システム全体の問題を調査する必要があります。ポンプ内のキャビテーション、悪い吸引条件、またはプロセスの異常により、動作条件が非常に悪くなる可能性があり、どのようなシール設計も永久に持続することはできません。プロセスエンジニアと協力して、ポンプを動作させる最適なポイントを見つけ、過渡状態の数を減らします。
トラブルシューティングの際には、豊富な知識を持つシールメーカーによる専門家のサポートが非常に役立ちます。何十年も極低温工学に取り組んできたサプライヤーは、経験の浅いチームが見落とす可能性のある小さな問題をすぐに発見できます。シールに関する困難な問題が発生した場合は、自分たちが何をしているのかを理解している技術リソースとの関係を構築することが効果的です。
B2B バイヤー向けの調達に関する考慮事項
Cryostar ポンプ メカニカル シールを購入する際は、サプライヤーの資格、記入する必要のある書類、購入価格だけではない総所有コストなどを考慮することが重要です。
サプライヤーの資格と認証
可能性のあるサプライヤーが極低温シールの構築方法と製造方法を本当に理解していることを確認してください。産業用ガス施設、LNG 港、またはその他の厳しい環境でスキルを適用する経験がどれだけあるかを確認してください。ケーススタディと参考設置により、サプライヤーが低温サービスで発生する特有の問題の対処方法を知っているという確信が得られます。- Uttox は 30 年以上メカニカル シールを製造しており、特にクライオスター ポンプ用の MFLC12 シールなどの低温用途のシールの製造を得意としています。
材料が低温でどの程度機能するかを示す材料証明書と試験報告書を求めてください。評判の良いメーカーは、測定検査、性能試験の記録、材料の追跡能力など、多くの品質記録を保管しています。液体酸素を扱う作業では、すべての湿潤材料が耐発火性の基準を満たしていることを示す LOX 適合性承認を取得する必要があります。
ISO 9001 の承認は品質管理システムが整備されていることを示し、API 682 への準拠はメカニカル シールの設計とテストがよく知られた業界標準に従っていることを示しています。-これらの承認により、製造プロセスに適切なルールと書類が整備されているという安心感が得られます。
価格体系と費用対効果の分析-
交換用シールの価格は通常、OEM 部品より 40 ～ 60% 安くなりますが、購入価格だけを見てはいけません。総所有コストも確認する必要があります。より頻繁に交換する必要がある安価なシールよりも、2 倍長持ちする少し高価なシールの方がお買い得です。シールの年間コストを調べるには、購入価格を寿命時間数で割ります。
国内と海外のプロバイダーを比較するときは、運賃、通関手数料、商品の保管コストなどの他のコストについても考慮する必要があります。リードタイムは、必要な在庫の量と、商品をすぐに購入するのにかかる費用に影響します。受注生産するメーカーと比較すると、共通のシールサイズを在庫しているサプライヤーは納期が早くなり、在庫切れのリスクが低くなります。
多数のポンプや設備用に多数のシールを購入する場合、ボリューム価格とフレームワーク契約を利用すると、コストを最も安く抑えることができます。急いでいる必要がある場合に備えて余裕を残しつつ、定期的な購入に報いる価格システムについて話してください。多くのプロバイダは、長期契約に対してさまざまな価格と割引を設けています。-
テクニカル サポートとアフターサービス-
潜在的なサプライヤーがどの程度の技術サポートを提供しているかを確認してください。お客様のニーズに最適なカバーを確実に選択できるよう、アプリケーション エンジニアリングを支援してもらえますか?修理スタッフに物の置き方を教えていますか?インストール中または操作中に質問や問題が発生した場合は、迅速な技術サポートがダウンタイムを可能な限り短縮します。
他国から商品を購入する場合、{0}}アフターサービスは特に重要です。保証、クレームの提出方法、付属のシールが期待どおりに機能しない場合の対処法について説明します。プロバイダーが失敗したシールを調べて失敗した理由を解明し、問題を解決する方法を提案するかどうかを確認してください。
OEM のカスタマイズにより、非標準的な用途やパフォーマンスの向上に最適なソリューションを作成できます。{0}独自の製品を設計および製造するサプライヤーは、輸入品のみを販売する代理店よりも簡単に標準製品を変更したり、カスタム ソリューションを考案したりできます。
世界的な輸送ネットワークと地域の在庫ポイントにより、緊急のニーズへの供給が迅速化されます。重要なポンプのシールが警告なしに破損した場合、数週間ではなく数日以内に新しいシールを入手できれば、生産損失と罰金の大幅なコストを節約できます。
最終的な決定 – ニーズに合わせたシール ソリューション
最高のバーグマン MFLC12 メカニカルシールアプリケーションのニーズ、施設の機能、長期的な目標によって異なります。{0}}
アプリケーション-特有の考慮事項
液体酸素サービスに関しては、最も厳格な安全規則と材料の選択が必要です。各部品は LOX と互換性がある必要があり、燃えにくいことがテストされて証明されています。 MFLC12 シールの火花防止設計機能により、酸素サービスのニーズに最適となり、空気分離ユニットや LOX 移送作業に最適です。-
液体窒素やアルゴンは中性ガスなので発火の心配がなく、より幅広い材料に使用できます。性能要件は、点火の停止からシールの寿命の最大化、漏れの最小化へと変化します。酸素適合性が必要ない場合は、高価なニッケル金属を使用しないことで、材料費を節約できます。
LNG プラントは、多くの冷たい流体にさらされること、温度が頻繁に変化すること、政府による厳しい管理など、特別な問題を抱えています。このような厳しい環境において、シールは船級協会や業界標準のニーズを満たしながら、信頼できるものであることを証明する必要があります。シール設計は以前に LNG 用途で使用されているため、効率的に機能します。
パフォーマンスと予算の制約のバランスを取る
機器管理者は多くの場合、機器の信頼性を高めながらメンテナンスコストを削減するという大きなプレッシャーにさらされています。これらの目標は互いに矛盾しているように見えるかもしれませんが、適切なシールを戦略的に選択することで統合できます。プレミアムシール設計は、寿命が長く、故障する可能性が低いため、常に動作する重要なポンプにとっては追加のお金を払う価値があります。時々メンテナンスするだけでよい重要性の低いポンプの場合は、寿命がわずかに短い安価なシールを選択してもよい場合があります。
すべてのポンプの単一シール設計を標準化することで、在庫の追跡が容易になり、トレーニングの必要性が減り、大量注文でもより良い価格で購入できるようになります。技術的なニーズが許せば、同じ高品質シールを複数のタスクに使用すると、購入と維持が容易になります。-
サプライヤーパートナーシップの構築
信頼できる印鑑提供者と長期的な関係を築くことは、1 回の取引だけではなく、{0}}価値があります。優先プロバイダーは、お客様のビジネス、ニーズ、期待されるパフォーマンスのレベルを把握します。事前に改善点を提案し、起こり得る問題について知らせ、最も重要なニーズを最優先に考えてくれます。シールを商品として購入し、サプライヤーを交換可能として購入するなど、取引的な方法で何かを購入する場合、このパートナーシップのアプローチは異なります。
主要なサプライヤーとの定期的なパフォーマンスレビューにより、サプライヤーは改善を続け、お互いに責任を負うことができます。故障、耐用年数、用途に関する情報を共有し、プロバイダーが自社の商品をお客様のニーズにさらに適合させるのに役立ちます。あなたのビジネスを気にかけているサプライヤーは、ただ注文に応えるだけでなく、問題解決を支援するためにリソースを活用します。
戦略的な関係により、難しいアザラシの使用に標準的な方法が機能しない場合でも、人々は協力して問題を解決できます。エンジニアリング リソースをカスタム開発や広範なテストに積極的に投入するサプライヤーは、短期的にできるだけ多くの利益を上げること以上のことを重視していることを示しています。シーリングの問題が非常に困難になった場合、これらの関係は非常に役立ちます。
結論
正しい選択をするにはクライオスターポンプのメカニカルシール交換する場合は、技術仕様、販売者のスキル、長期的なコストを注意深く検討する必要があります。-極低温用途の場合、極低温でも機能するように作られ、工業用ガス環境でテストされた材料と設計で作られたシールが必要です。 MFLC12 金属ベローズ シールは、信頼性が高く、手頃な価格の純正機器のオプションです。パフォーマンスは同じですが、コストははるかに低くなります。調達を成功させるには、温度レベル、材料の互換性、互換性、サプライヤーのスキルを注意深く検討する必要があります。シールの性能と寿命は、適切な取り付けおよびメンテナンス方法を使用することで最大化され、サプライヤーとの戦略的パートナーシップにより継続的なサポートと改善が提供されます。このガイドの選択基準と購入戦略を使用することで、機器管理者と購入専門家は、職場の安全を保護し、ダウンタイムを削減し、最高の総所有コストを実現するシール ソリューションを確実に選択できます。
よくある質問
1. 液体窒素使用における MFLC12 シールの標準的な耐用年数はどれくらいですか?
クライオスターポンプのメカニカルシールは、液体窒素で使用した場合、通常どのくらい持続しますか?清潔で乾燥した液体窒素を使用し、指示に注意深く従った場合、MFLC12 金属ベローズ シールは交換が必要になるまで 15,000 ～ 20,000 時間持続します。耐用年数は、シャフトの速度、圧力、温度変化の頻度、および機械のメンテナンスの程度によって異なります。厳格な冷却手順に従って清潔に保たれている施設は、通常、これらの基準をはるかに超えています。頻繁にプロセスを起動したり変更したりするインストールでは、間隔が短くなることがあります。
2. 交換用シールは自分で取り付けることができますか? それとも専門家に依頼したほうがよいですか?
カートリッジ- スタイルの MFLC12 シールにより、取り付けが非常に簡単なので、訓練を受けた修理作業員でも問題なく取り付けることができます。事前に組み立てられたカートリッジ設計により、コンポーネント カバーで発生する取り付けミスの可能性が大幅に排除されます。-ただし、窒素シールの設置方法について適切なトレーニングを受けることが依然として重要です。 Uttox のようなメーカーは、設置手順や技術サポートを提供することで、メンテナンス チームを支援します。最初の設置や特に重要なタスクには経験豊富な専門家を雇うことで、リスクが軽減され、最高のパフォーマンスが保証されます。
3. シール材料の液体酸素適合性を確認するにはどうすればよいですか?
すべての湿潤材料が ASTM G63 または同様の規格に準拠した断熱圧縮試験に合格したことを示す LOX 適合性試験レポートを入手してください。これらのテストは、空気が多い場所で材料が突然押し合わされた場合に発火しないことを確認します。また、材料の仕様を調べて、酸素サービスに関する ASTM G88 および G94 規格を満たしていることを確認してください。評判の良い極低温シールのメーカーは、酸素適合性基準を満たす詳細なテスト記録と材料認証を保管しています。
信頼性の高い極低温シールソリューションのための Uttox との提携
有名なメーカーとしては、クライオスターポンプのメカニカルシールs, Uttox は 30 年以上にわたり、厳しい産業用途向けのシーリング ソリューションを提供してきました。オリジナルの Burgmann 装置のオプションとして、当社の Cryostar ポンプ用 MFLC12 代替シールは、はるかに低コストで同様に機能することが証明されています。当社は、世界中の産業ガス施設での作業から得た完全な材料認証、LOX 適合性文書、および多くの応用知識を保管しています。当社の技術チームは、選択プロセス全体を通じて専門的なアドバイスを提供し、お客様のニーズに最適なシール構成を見つけるお手伝いをすることで、お客様が正しい選択をできるようお手伝いします。 Uttox は、最初のリクエストから長期サービスまでお客様の運用ニーズに対応します。-迅速な発送のために大量の在庫があり、特定の用途に合わせて変更を加えることができます。 info@uttox.com までご連絡ください。極低温ポンプのメカニカル シールのニーズについてご相談ください。また、当社の知識がどのようにお客様の施設の信頼性とコスト効率を高めることができるかについてご確認ください。-
